一、貨架設計

1. 貨架規劃

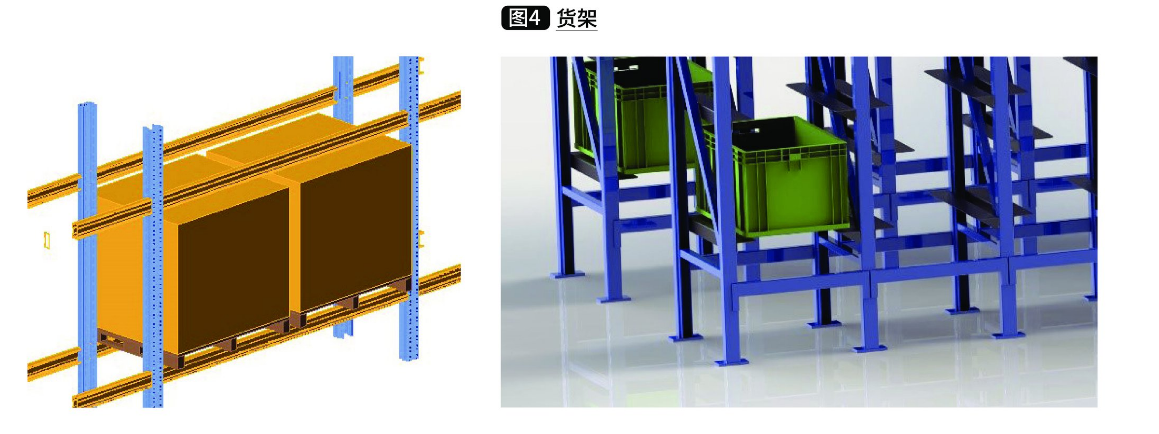

立體庫貨架采用獨立的鋼結構系統，為橫梁組合式貨架，按當?shù)氐卣鹆叶仍O(shè)防 (如圖4)。

(1)貨架材料選用國內大型鋼生產的優質型材；

(2)貨架有能力承受由貨物重量分布不均所造成的變形；

(3)貨架的設計和安裝考慮足夠的安全系數并符合相關國家標準；

(4)貨架端部部分加強，以承受由堆垛機入庫出庫動作引起的橫向沖力；

(5)貨架頂部、背部和水平面有拉桿保證安裝精度和穩定性；

(6)貨架的固定以及其他配套的鋼架滿足指定要求，貨架的設計、運輸、安裝、測量、調試等工作由我司負責。

2. 貨架結構

高位貨架為雙貨位橫梁式貨架，每個貨格保管 2 個托盤。貨架嚴格按照《立體倉庫焊接式鋼結構貨架技術條件》設計，保證足夠的強度和穩定性。主要由以下幾部分組成: 貨架片、橫梁、背部拉桿、水平及水平斜拉桿、吊梁等。

(1) 貨架片為組合式，是由兩個立柱之間用 C 型型材連接成片狀框架，立柱孔距為 75mm，連接橫梁可以在貨架全高范圍內做間隔為 75mm的調整；

(2) 立柱由優質帶鋼經過冷彎機軋制而成，截面復雜，慣性矩大，承載能力和抗沖性強，采用孔距 75mm；結構更加適合組裝連接；

(3) 橫梁是將各貨架片連接成一體的構件。橫梁采用 L 型梁，通過掛片同立柱連接，并插入保險銷來保證貨架的安全性；

(4) 垂直拉桿裝置分布在貨架兩端及中部的背后，對整個貨架系統起到順巷道方向的穩定作用。垂直拉桿裝置通過螺栓同貨架立柱連接在一起；

(5) 水平拉桿裝置分布在相對于垂直拉桿位置的貨架某幾層處，對整個結構的平面方向起到穩定作用，水平拉桿通過螺栓同貨架連接在一起；

(6) 吊梁用于吊裝巷道堆垛機天軌，吊梁固定在貨架片的頂部，吊梁制作安裝的好壞將直接關系到巷道堆垛機的正常運行；由于巷道堆垛機的運行范圍超出貨架長度方向，為保證堆垛機的運行范圍，在貨架的兩端設置三角支架來保證天軌的長度，并承受由堆垛機入庫出庫動作引起的橫向沖力；貨架與地面連接方式采用化學螺栓。

3. 貨架工藝特點

(1) 貨架型材截面結構合理，外形美觀；

(2) 部件焊縫表面焊接均勻，沒有裂紋、夾渣、焊瘤、燒穿、弧坑和針狀氣孔等缺陷；

(3) 對按焊縫和貼角焊縫的外形尺寸極限偏差符合GBJ205中有關規定；

(4) 貨架及零部件表面進行噴漆涂層厚度達60微米；

(5) 涂層表面豐滿平滑無色差，無縮孔包花等現象，其質量符合GB6807-86中有關規定；

(6) 貨架顏色將按照招標方確認的配色方案執行。

4. 地面連接方式

(1) 貨架同地面的聯接采用可調地腳的方式，地腳與地基采用化學螺栓固定；

(2) 此種結構可以將立柱所傳下來的力均勻地分散開，有助于地面承載；

(3) 此種聯接方式安裝、制作方便，地面不平的情況下，通過螺母方便調節，確保貨架安裝精度。
